壁掛けテレビで配線はどうするの?→「壁内配線」案

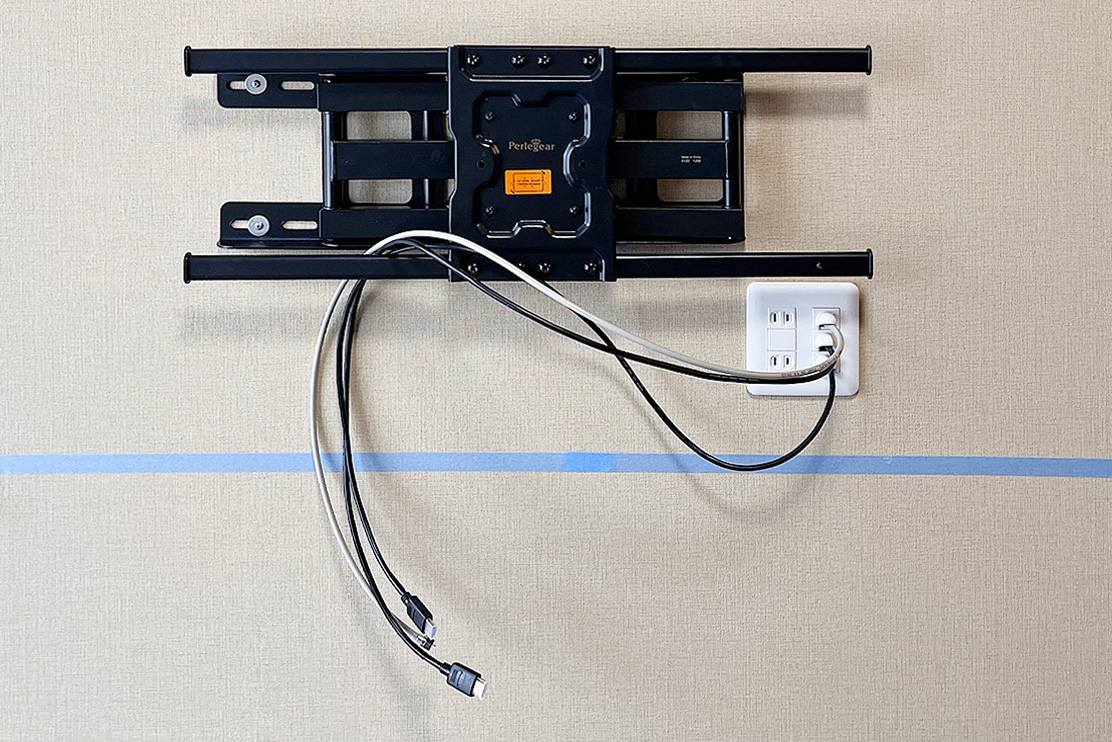

テレビうしろの壁面に専用のコンセントパネルを新設した例。青いマスキングテーブルはテレビの取り付け位置を表しています。
テレビで隠れる位置に専用コンセントパネルを新設した例。青いマスキングテーブルはテレビの取り付け位置を表しています。

壁内配線

床上のコンセントからテレビの背面まで壁内を伝ってケーブルを通します。
床上のコンセントからテレビの背面まで壁内を経由してケーブルを通します。

図のようにすべての配線を床上のコンセントから壁内を経由してテレビの背面まで導きます。さらにテレビ裏の壁面にコンセントパネルを新設する方法です。カトー電器が最も得意とする工法で、見た目の美しさから大多数の方がこの方法を選ばれます。

壁内にケーブルが通せるだけの空間が必要となるためコンクリート壁では対応できないのが難点です。また100ボルトのコンセントを加工しますので、第二種電気工事士の資格が必要となります。

長所は「見た目がきれい」

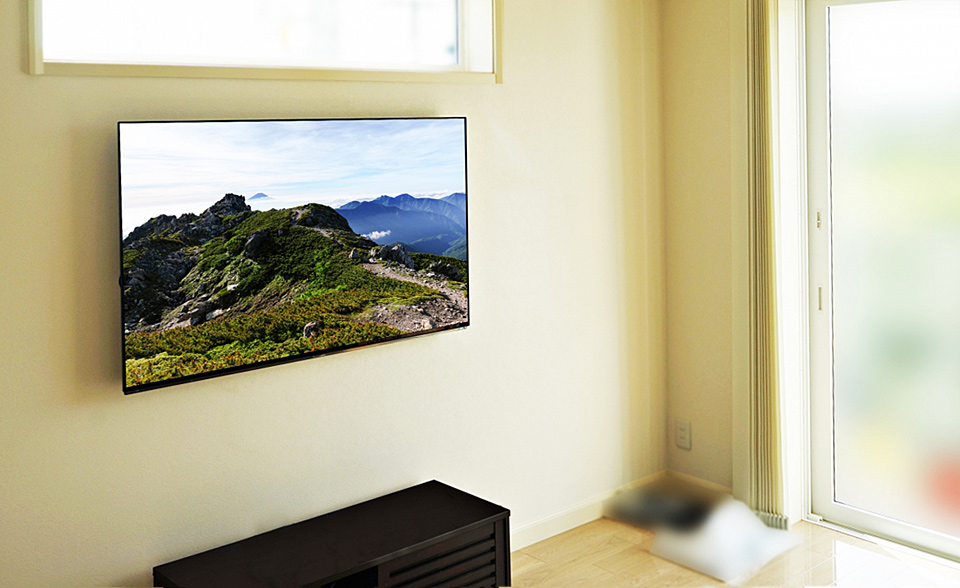

見た目の良さで断トツ人気の壁内配線。
見た目の良さで断トツ人気の壁内配線。テレビの電源コードやアンテナ線はもちろんのこと、レコーダ用のHDMIケーブルやUSBケーブルなども壁内を通せます。

長所は何といっても見た目の良さです。壁面のテレビからは何も出ておらず、テレビが宙に浮いているように見えます。電源やアンテナ線、HDMIケーブルなどはテレビ背面から一旦壁内に入り、壁面のコンセントパネルへとつながっています。床にケーブル類が這いまわることもないので、お掃除も楽々。モップでさっと一拭き。お掃除ロボットルンバがひっかかることもありません。

コンセントパネルを壁面に

テレビボードの収納された大量のDVDやブルーレイのディスク

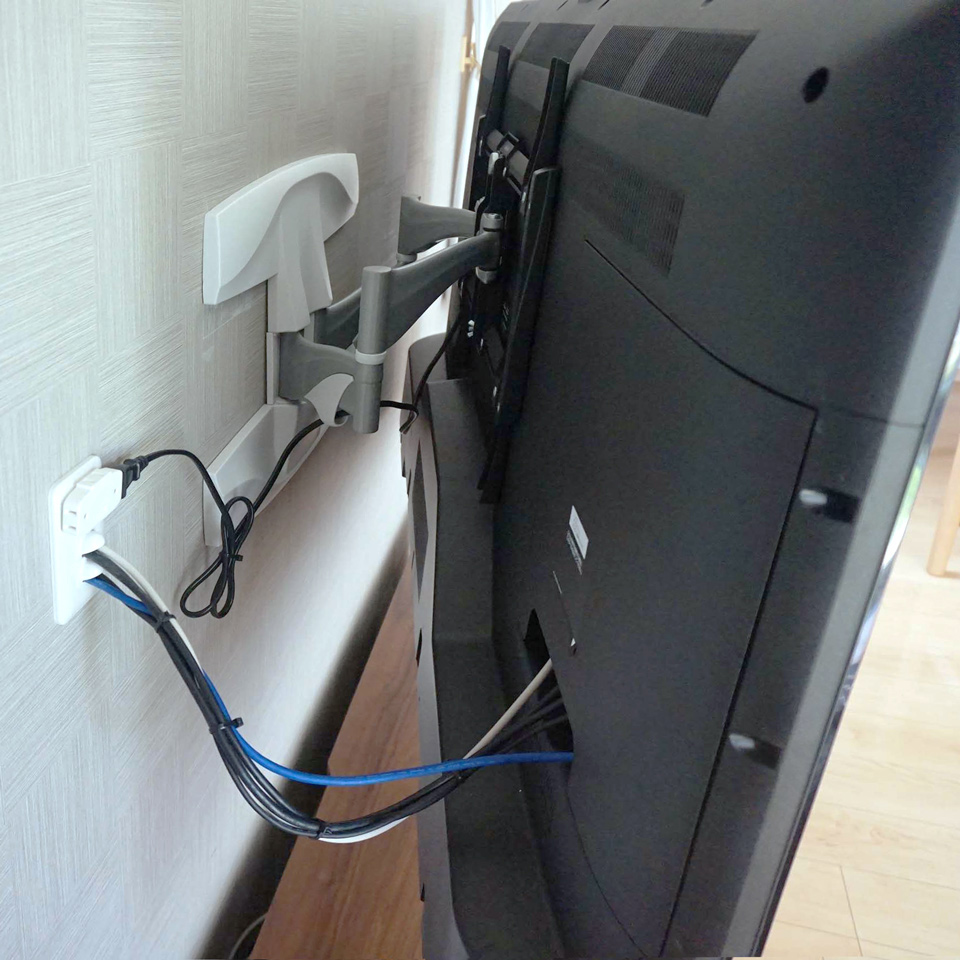

テレビ背面のコンセントパネル。テレビ裏が丸見えになる可動式金具を選ばれた方から特に高い評価を得ています。

DIYで壁内配線にチャレンジされるとテレビの裏側は穴が開いたままの方もいらっしゃいますが、やはりここは見た目を重視し、コンセントパネルを新設したいものです。角度が調節できる壁掛け金具の場合、テレビの裏側が思いのほか人目にさらされますので、美しい見た目には十分配慮したいものです。

壁内に空間が必要です

お子さんのいたずらを防ぐためにテレビ台に市販のロックを付けた例。
石膏ボードに開口を作っているところ。多くの場合フワフワの断熱材が顔を覗かせます。この隙間を縫って各種ケーブルを通していきます。(右上の開口部は壁内補強の工事用)

壁内配線を施すには、壁内にケーブルを通せるだけの十分な空間が無ければいけません。石膏ボード壁やエコカラット壁、木壁やしっくい壁なら可能ですが、コンクリート壁のように「中身が詰まっている壁」は工事できません。石膏ボードの壁をを切り取ると、その奥にスポンジのようなフワフワした断熱材が詰め込まれています。この隙間を縫って電源ケーブルやアンテナ線、さらにはHDMIケーブルなどを通していきます。

お子さんのいたずらを防ぐためにテレビ台に市販のロックを付けた例。
補強工事が終わり、壁掛け金具の台座を取り付け。コンセントパネルも電源とアンテナ線を通すところまで出来ました。ケーブルの通り道に専用のキャップをして隙間を塞げば完成です。

国家資格が必要です

100V電源を直接加工しますので、国家資格である第二種電気工事士の資格が必要です。そのため壁内配線は個人がDIYの感覚で行うのは難しく、それが欠点と言えるかもしれません。

配線経路に間柱がある場合

お子さんのいたずらを防ぐためにテレビ台に市販のロックを付けた例。
テレビを取り付けたい壁面にコンセントパネルが無く、90度対角の壁面にコンセントパネルがある場合、写真のようにモールと呼ばれる配線カバー使って電源とアンテナ線の経路を確保します。テレビの真下まで配線が来たら壁の中を通ってテレビに接続します。

多くの場合、壁内には等間隔で間柱が入っています。壁内で間柱を通過するのは難しいため、間柱を超える際には一旦配線を室内に出さなければいけません。部屋の隅に既存のコンセントがあり、壁掛けテレビは部屋の中央に設置したい場合、カトー電器では図のように配線カバー(モール)を組み合わせた施工で対応させていただいております。
